Муфта сильфонная LB-B-D65L82-19-19

Возможны дополнительные опции

Скачать 3D Скачать чертеж

Характеристики

Бренд

—

LS-DRIVE

Диаметр посадки, мм

—

19-19

Габариты, мм

—

65x65x82

Компенсация угла, °

—

2°

Максимальный диаметр посадки

—

Номинальный к. м., Н*м

—

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Возможны дополнительные опции

Описание
Характеристики

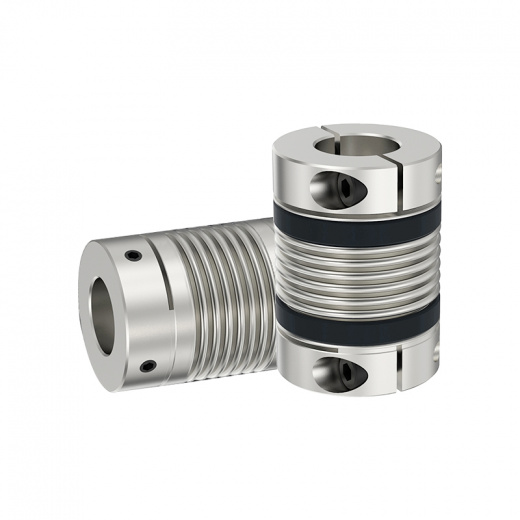

Сильфонная муфта LB-B-D65L82-19-19 (LS-DRIVE) предназначена для соединения валов двигателя, редуктора, винта ШВП или другого вращающегося узла. Применяется в станках с ЧПУ, приводах подачи, позиционирующих механизмах и промышленной автоматике.

Сильфон из нержавеющей стали обеспечивает высокую крутильную жесткость и минимальный люфт, работает в обоих направлениях вращения и компенсирует значительные несоосности валов, разгружая подшипники.

Размерные ориентиры:

наружный диаметр — около 65 мм;
длина — около 82 мм;
посадочные отверстия — 19 и 19 мм.

Технические особенности:

передача высокого крутящего момента в обоих направлениях вращения;
высокая жесткость на кручение;
компенсация значительных несоосностей валов;
полумуфты из алюминиевого сплава, сильфон из нержавеющей стали.

Состав поставки: муфта в сборе — две полумуфты, соединенные сильфоном, с подготовленными посадочными отверстиями.

Области применения: станки с ЧПУ, токарные и фрезерные центры, робототехника, упаковочное и грузоподъемное оборудование.

Артикул для заказа: CU00-00030.
